HMS3000

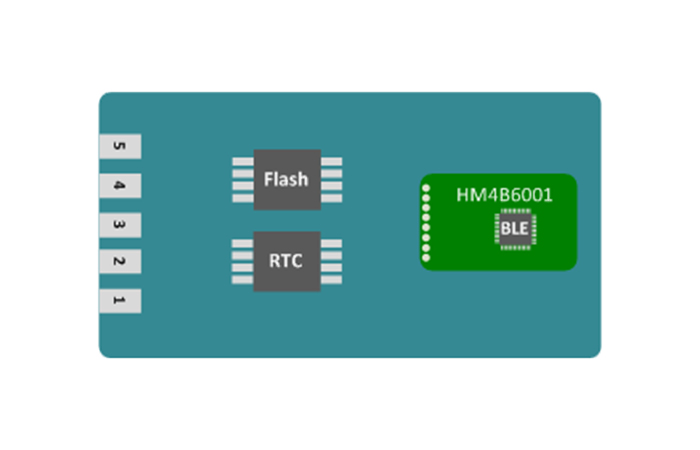

蓝牙模组HMS3000主要应用于手机支付云计价秤。HMS3000主要包含 ：RTC时钟，闪存Flash，蓝牙模块HM4B6001 。HM4B6001为蓝牙从机模块 ，支持蓝牙4.0协议，支持UART接口 ，工作电压2.0V~3.6V ，发射功率＋7dBm~－8dBm。可以存储商品设置 ，在手机与计价秤离线时 ，可以存储约5000条交易数据。
接口定义
|
序号 |
引脚 |
描述 |
|
1 |
TX |
UART发送引脚 |
|
2 |
RX |
UART接收引脚 |
|
3 |
GND |
电源地 |
|
4 |
3.3V |
电源输入 |
|
5 |
VDD2 |
备用电源 |
应用框图
硬件主要包括 ：普通计价秤，蓝牙模组HMS3000。普通计价秤包括：主板（ADC+MCU） ，显示板 、按键板 。当前计价秤的精度要求比以前更高，一般显示精度都需要达到1/30000 ，当前方案的ADC选用HLW3070可以满足要求。
蓝牙模组HMS3000主要应用于手机支付云计价秤 。HMS3000主要包含：RTC时钟 ，闪存Flash，蓝牙模块HM4B6001。HM4B6001为蓝牙从机模块，支持蓝牙4.0协议 ，支持UART接口，工作电压2.0V~3.6V，发射功率＋7dBm~－8dBm。可以存储商品设置，在手机与计价秤离线时，可以存储约5000条交易数据。
接口定义
|
序号 |
引脚 |
描述 |
|
1 |
TX |
UART发送引脚 |
|
2 |
RX |
UART接收引脚 |
|
3 |
GND |
电源地 |
|
4 |
3.3V |
电源输入 |
|
5 |
VDD2 |
备用电源 |
应用框图
硬件主要包括 ：普通计价秤，蓝牙模组HMS3000 。普通计价秤包括：主板（ADC+MCU） ，显示板、按键板。当前计价秤的精度要求比以前更高，一般显示精度都需要达到1/30000 ，当前方案的ADC选用HLW3070可以满足要求 。
