HLW8012红外遥控主副孔插座解决方案
本方案使用HLW8012设计红外主副控插座，此插座通过接收主机的遥控操作，控制主机电源的开关，再根据主机的工作状态（通过测量主机功率）来控制连接在副孔的电器开关 ，同时预留常用孔。
HLW8012引脚图

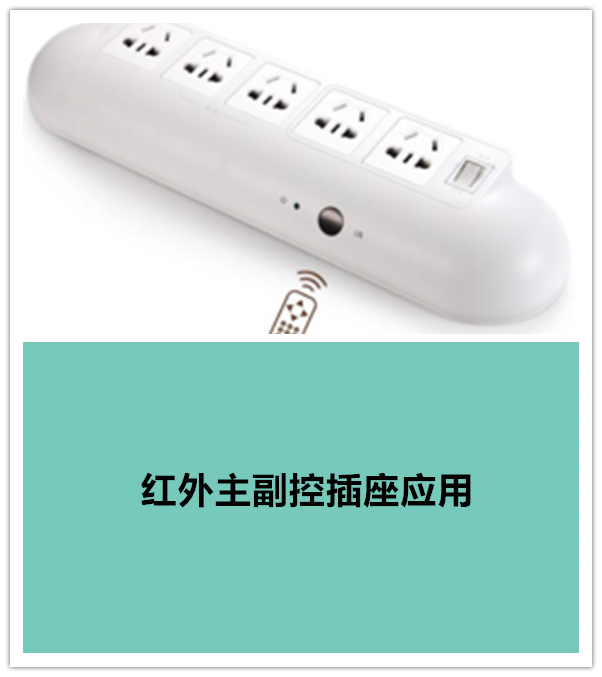

HLW8012于红外遥控主副孔插座
HLW8012应用于红外遥控主副孔插座优势
输出有功功率：高频脉冲CF，在1000:1范围内达到±0.2%的精度
输出电流、电压有效值：高频脉冲CF1，通讯SEL选择电流或电压，在500:1范围内达到±0.5%的精度
低功耗，﹢5V单电源工作，工作时功耗小于15mW
内置振荡器 ，外围电路简单
HLW8012与控制器连接的接口不需要通讯协议：SEL用于选择CF1输出电流或电压 ，CF输出有功功率
SOP8封装，体积小，有利于采集端设计
方案功能
插座孔种类分 ：主机孔，受控孔，常用孔
主机孔连接的设备功率下降到切断值时，受控孔电源被切断；当功率上升到打开值时 ，受控孔电源打开
常用孔电源常开，不受主副孔影响
主机孔连接红外设备
红外遥控控制红外设备待机后，切断主机孔、受控孔电源
红外遥控要打开红外设备时，插座检测到红外信号，打开主机孔，红外遥控再发送1次开机信号，打开红外设
备，插座将受控孔电源打开
应用框图
