HLW8011
HLW8011是一款高性价比的单相计量芯片，它将平均有功功率以频率的形式直接输出，并且可以直接驱动步进机

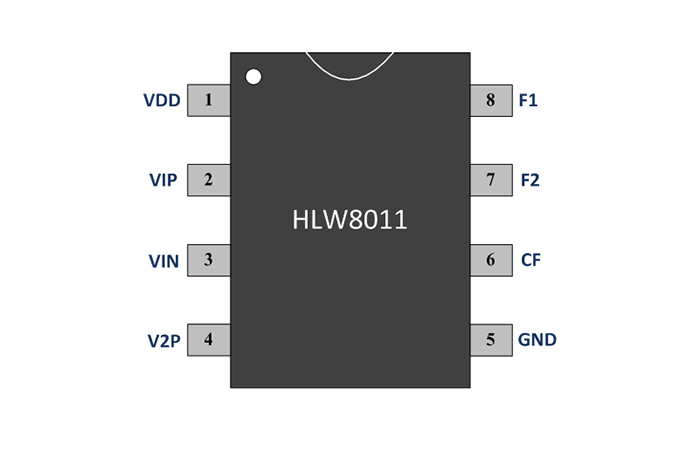

芯片引脚
|
序号 |
引脚名称 |
类型 |
描述 |
|
1 |
VDD |
电源 |
5V电压 |
|
2 |
V1P |
模拟输入 |
电流通道模拟信号输入，最大输入电压范围±1Vpp，VIP与VIN构成差分输入信号 |
|
3 |
V1N |
模拟输入 |
|
|
4 |
V2P |
模拟输入 |
电压通道模拟信号输入 ，最大输入电压范围±1Vpp ，GND与V2P构成差分输入信号 |
|
5 |
GND |
模拟地 |
模拟地 |
|
6 |
CF |
数字输出 |
校正频率输出，包含瞬时有功功率 |
|
7 |
F1 |
数字输出 |
平均有功功率的频率形式输出 ，可直接驱动两相步进机 |
|
8 |
F2 |
数字输出 |
芯片特点
内置振荡器
宽模拟信号输入，可以输入峰峰值为±1V的模拟信号
动态范围1000:1
低功耗 ，﹢5V单电源工作，工作时功耗小于20mW
SOP-8封装
内部框图
HLW8011是一款高性价比的单相计量芯片，它将平均有功功率以频率的形式直接输出，并且可以直接驱动步进机
芯片引脚
|
序号 |
引脚名称 |
类型 |
描述 |
|
1 |
VDD |
电源 |
5V电压 |
|
2 |
V1P |
模拟输入 |
电流通道模拟信号输入 ，最大输入电压范围±1Vpp ，VIP与VIN构成差分输入信号 |
|
3 |
V1N |
模拟输入 |
|
|
4 |
V2P |
模拟输入 |
电压通道模拟信号输入，最大输入电压范围±1Vpp，GND与V2P构成差分输入信号 |
|
5 |
GND |
模拟地 |
模拟地 |
|
6 |
CF |
数字输出 |
校正频率输出，包含瞬时有功功率 |
|
7 |
F1 |
数字输出 |
平均有功功率的频率形式输出，可直接驱动两相步进机 |
|
8 |
F2 |
数字输出 |
芯片特点
内置振荡器
宽模拟信号输入，可以输入峰峰值为±1V的模拟信号
动态范围1000:1
低功耗，﹢5V单电源工作，工作时功耗小于20mW
SOP-8封装
内部框图
